COMO ARMAR CABLES DE RED

como ponchar cables de red directo y cruzado explique los pasos
cuales son las partes internas de cable de red y un cable coaxil

1).¿que es un cable de red?
Un cable es un cordón que se compone de diferentes conductores, los cuales están aislados entre sí. Este cordón suele resguardarse mediante una envoltura que le confiere resistencia y flexibilidad. Una red, por otra parte, es un entramado formado por distintos nodos.



Se denomina cable de red o cable de conexión al elemento físico que permite conectar entre sí a diferentes computadoras (ordenadores) y a otros aparatos informáticos. Los cables de red pueden vincular dos equipos de manera directa o
realizar la conexión entre un dispositivo y un router o un switch.

2).¿tipos de cable de red?


 PRINCIPALES TIPOS DE CABLES

La gran mayoría de la redes están conectadas por algún tipo de cableado, que actúa como medio de transmisión por donde pasan las señales entre los equipos. Hay disponibles una gran cantidad de tipos de cables para cubrir las necesidades y tamaños de las diferentes redes, desde las más pequeñas a las más grandes.

Existen una gran cantidad de tipos de cables. Algunos fabricantes publican un catalogo con más de 2000 tipos diferentes que se pueden agrupar en 3 grupos:

CABLE COAXIAL

Un cable coaxial consta de un núcleo de hilo de cobre rodeado por un aislante, un apantallamiento de metal trenzado y una cubierta externa. El termino apantallamiento hace referencia al trenzado o malla de metal que rodea algunos tipos de cable. El apantallamiento protege los datos transmitidos absorbiendo las señales electrónicas espurreas, llamadas ruido, de forma que no pasan por el cable y no distorsionan los datos. Al cable que contiene una lamina aislante y una capa de apantallamiento de metal trenzado se le denomina cable apantallado doble. Para entornos que están sometidos a grandes interferencias, se encuentra disponible un apantallamiento cuádruple. Este apantallamiento consta de dos láminas aislantes y 2 capas de apantallamiento de metal trenzado.

TIPOS DE CABLES COAXIAL

Hay dos tipos de cable coaxial:

CABLE FINO (THINNET)

CABLE GRUESO (THICKNET)

CABLE THINNET: es un cable coaxial flexible de unos 0,64 cm de grueso. Se puede utilizar para la mayoría de los tipos de redes, es un cable flexible y fácil de manejar. Puede soportar una señal de una distancia aproximada de 185 m, antes que la señal comience a sufrir atenuación. Esta incluido en un grupo que se denomina LA FAMILIA RG-58 y tiene una impedancia de 50 ohm.

CABLE THICKNET: es un coaxial rígido de 1,27 cm a veces se le denomina ETHERNET estándar debido que fue el primer tipo de cable con la red Ethernet. Cuando mayor sea el grosor del núcleo de cobre, más lejos puede transportar las señales. Puede llevar una señal de 500 metros. Se utiliza como enlace central o backbone para conectar redes pequeñas basadas en thinnet.

Un TRANSCEIVER diseñado para Ethernet, thicknet incluye un conector conocido como VAMPIRO o FORADOR para establecer la conexión con el núcleo thicknet.

HAY DOS TIPOS DE CABLES DE PAR TRENZADO

- CABLE DE PAR TRENZADO SIN APANTALLAR (UTP)

- CABLE DE PAR TRENZADO APANTALLADO (STP)

A menudo se agrupan una serie de hilos de par trenzado y se encierran en un revestimiento protector para formar un cable. El trenzado elimina el ruido eléctrico de los pares adyacentes y de otras fuentes como motores, redes y transformadores.

CABLE DE PAR TRENZADO SIN APANTALLAR (UTP)

Con la especificación 10baset, es el tipo mas conocido de cable par trenzado y ha sido el cableado LAN mas utilizado. El segmento máximo de longitud de cable es de 100 metros. Consta de 2 hilos de cobre aislados las especificaciones dictan el numero de entrelazados permitidos por pie de cable; el numero de entrelazados depende del objetivo con el que se instale el cable.

CABLE DE PAR TRENZADO APANTALLADO (STP)

Utiliza una envoltura con cobre trenzado, más protectora de mayor calidad que la usada en el cable utp. Stp también utiliza una lámina rodeando cada uno de los pares de hilos, ofrece un excelente apantallamiento en los stp para proteger los datos transmitidos de intermodulaciones exteriores, lo permite soportar mayores tasas de transmisión que los utp a distancias mayores.

CABLE DE FIBRA OPTICA

Este las señales que se transportan son señales digitales de datos en forma de pulsos modulados de luz. Es apropiado para transmitir datos a velocidades muy altas y con grandes capacidades. Consta de un cilindro de vidrio externamente delgado, denominadonúcleo, recubierto por una capa de vidrio concéntrica llamada revestimiento a veces son de plástico.

Transmisión inalámbrica: son ondas de radio son fáciles de generar, pueden viajar distancias largas y penetrar edificio sin problemas, son omnidireccionales viajan en todas las direcciones desde la fuente, por lo cual el transmisor y receptor no tienen que alinearse.

Trasmisión por microondas: por encima de los 100 mhz las ondas viajan en línea recta se pueden enfocar en un hoz estrecho. Concentrar toda la energía en hoz pequeño con una antena parabólica produce una señal mucho mas alta en relación con el ruido, pero las antenas trasmisora y receptora se deben alinear entre si.

Ondas infrarrojas: no atraviesan los sólidos es una ventaja por lo que un sistema infrarrojo no interfiera un sistema similar en un lado adyacente. Este sistema no necesita de licencia del gobierno para operar en contraste con los sistemas de radio.

Transmisión por ondas de luz: ofrece un ancho de banda muy alto y un costo muy bajo. Fácil de instalar y no requiere de licencia. La desventaja es que los rayos laser no penetran la lluvia y niebla.

Redes inalámbricas: facilitan la operación en donde la computadora no puede permanecer en un solo lugar, las redes inalámbricas actuales ofrecen velocidades de 2mbps.

3).¿como ponchar un cable de red directo y cruzado?.expliqe los pasos.









 Paso a paso para ponchar un cable de red

1. 1. Cogemos el cable utp, en uno de sus extremos.
2. 2. Luego con la ponchadora, ingresamos por el medio de ella el cable para cortar el protector y le daremos vueltas. Este procedimiento se debe llevar a cabo en ambos extremos.
3. 3. Solo se debe cortar el protector del cable con un espacio suficiente , para proceder con lo siguiente. Te debe quedar algo así.
4. 4. Para este paso es necesario que tengas claro que tipo de cable vas a ponchar sean estos: directo o cruzado. El cable directo normal T568A es para conectar dos dispositivos diferentes, en los dos extremos utilizo la norma T568A. Lo utilizamos para conectar de un computador a un switch El cable cruzado normal T568B es para conectar dos dispositivos iguales, en un extremo utilizamos la norma T568a y el el otro la T568b
5. 5. Imagen de los cables }
6. 6. Ya teniendo claro que cable vas a utilizar procedemos. Vas a desenvolver los pares de cable y estirarlos, no es necesario pelarlos. Que te quede algo así.

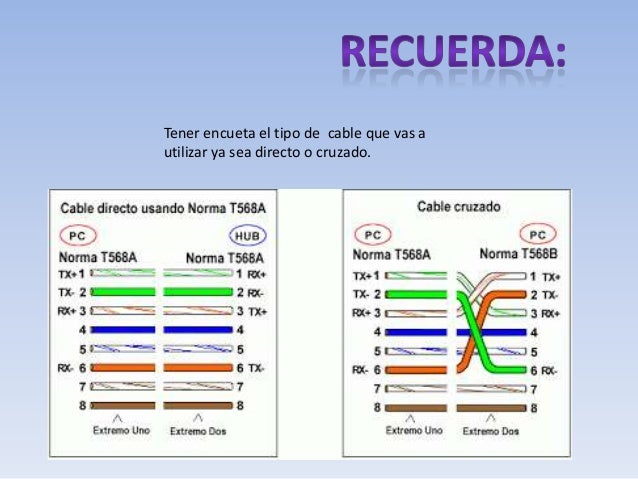

7. 7. Tener encueta el tipo de cable que vas a utilizar ya sea directo o cruzado.
8. 8. Luego de ubicarlo en el orden de colores correspondiente al tipo de cable de red que vas a utilizar. tomamos el Reuter 45 o switch empezamos a ingresar el cable. En el orden adecuado a tu necesidad.
9. 9. Luego cuando terminas de ingresar el cable te queda algo así.
10. 10. Para comprobar que tu cable utp ponchado quedo perfecto, lo puedes comprobar en el tester de cable utp, si la luz van al mismo tiempo quedo perfecto sino en algo fallaste.
11. 11. Para comprobar que tu cable utp ponchado quedo perfecto, lo puedes comprobar, si es cruzado conectándolo de un computador a otro y si te alumbran ambos lados lo lograste. Si es directo lo conectas del computador al switch del internet.

 4.¿cuales son las pártes internas de un cable de red o coaxial?









• El cable coaxial es un tipo de cable que se utiliza para transmitir señales de electricidad de alta frecuencia.



Qué es un cable coaxial?

La palabra coaxial es fruto de una contracción de “common access” (coax), “acceso común” en nuestro idioma. Vemos así como componentes electrónicos principales fabricados y distribuidos por Alfa’r: los cables y los conectores coaxiales.

El cable en sí se utiliza para transportar señales eléctricas que son de alta frecuencia.

Este tiene dos conductores que son concéntricos, el vivo, también llamado alma, que va a ser el que lleve dicha información, y el blindaje, que será el que se encargue de hacer las veces de referencia de tierra, tratando el retorno de las corrientes.

En algunas ocasiones, este se sustituye por el cable de fibra óptica para poder manejar frecuencias muy altas, sobre todo cuando es necesario abarcar extensiones kilométricas.

Las partes de un cable coaxial

En la composición de un cable coaxial se distinguen cuatro partes: núcleo, dieléctrico, malla y cubierta.
